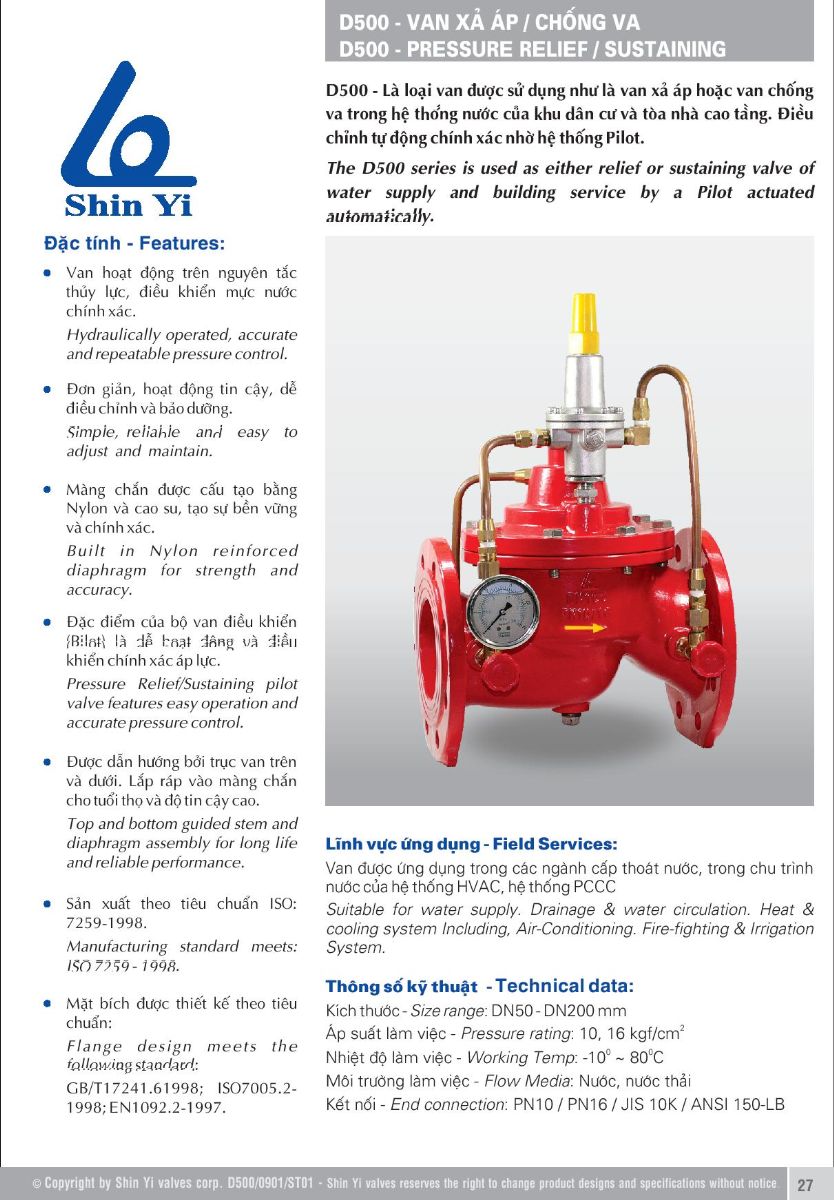

Van xả áp ( chống va, an toàn ) D500 Shin Yi

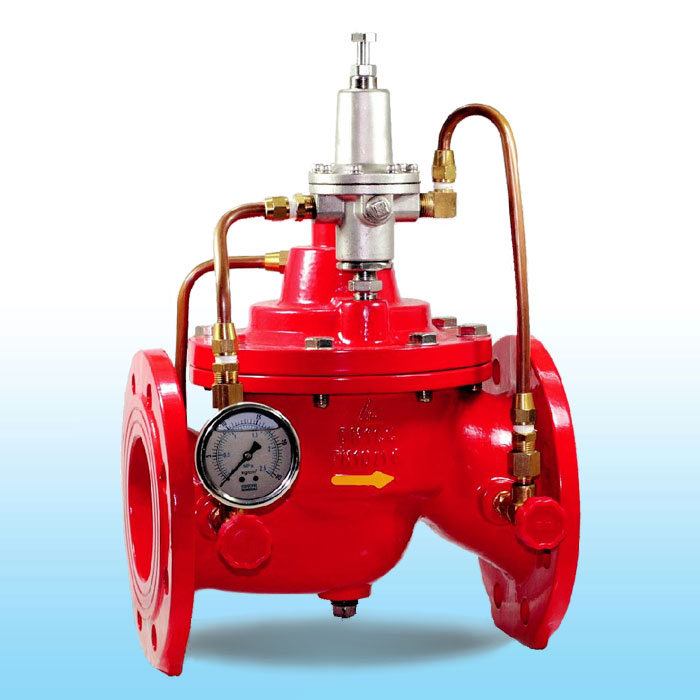

D500 - Là loại van đựợc sử dụng như là van xả áp hoặc van chống va trong hệ thống nước của khu dân cư và tòa nhà cao tầng. Điều chỉnh tự động chính xác nhờ hệ thống Pilot.
The D500 series is used as either relief or sustaining valve of water supply and building service by a Pilot actuated automatically.

Đặc tính - Features:

•    Van hoạt động trên nguyên tắc thủy lực, điều khiển mực nước chính xác.
Hydraulically operated, accurate and repeatable pressure control.

•    Đơn giản, hoạt động tin cậy, dễ  điều chỉnh và bảo dưỡng.
Simple, reliable and easy to adjust and maintain.

•    Màng chắn được cấu tạo bằng Nylon và cao su, tạo sự bền vững và chính xác.
Built in Nylon reinforced diaphragm for strength and accuracy.

•    Đặc điểm của bộ van điều khiển(Pilot) là dễ hoạt động và điều khiển chính xác áp lực.
Pressure Relief/Sustaining pilot valve features easy operation and accurate pressure control.

•    Được dẫn hướng bởi trục van trên và dưới. Lắp ráp vào màng chắn cho tuổi thọ và độ tin cậy cao .
Top and bottom guided stem and diaphragm assembly for long life and reliable performance.

•    Sản xuất theo tiêu chuẩn ISO: 7259-1998.
Manufacturing standard meets: ISO 7259 - 1998.

•    Mặt bích được thiết kế theo tiêu chuẩn:
Flange design meets the following standard:
GB/T17241.61998;ISO7005.2-1998;EN1092.2-1997.

Lĩnh vực ứng dụng - Field Services:
Van được ứng dụng trong các ngành cấp thoát nước, trong chu trình nước của hệ thống HVAC, hệ thống PCCC…
Suitable for water supply. Drainage & water circulation. Heat & cooling system Including, Air-Conditioning. Fire-fighting & Irrigation System.

Thông số kỹ thuật  - Technical Data:
Kích thước - Size range: DN50-DN200 mm
Áp suất làm việc - Pressure rating: 10, 16 kgf/cm2
Nhiệt độ làm việc - Working Temp: -100 ~ 800C
Môi trường làm việc - Flow Media: Nước, nước thải
Kết nối - End connection: PN10/PN16/JIS 10K/ANSI 150- LB
